Guía De Instalación Y Compra De Cable De Fibra Óptica SM (Actualizado En 2025)

SM Cable de fibra óptica

Con el crecimiento explosivo de la demanda global de datos, Single-Mode los cables de fibra óptica (SM) se han convertido en el medio preferido para las redes troncales de comunicación modernas, las redes de área metropolitana (MANs) y las redes de acceso. Las características de la fibra SM de baja pérdida, alto ancho de banda y distancia de transmisión ultralarga superan con creces los cables de fibra y cobre multimodo tradicionales. Para los ingenieros y profesionales de compras que buscan implementar redes al aire libre de alto rendimiento, es crucial comprender los últimos productos de fibra SM y sus métodos de instalación correctos.

Este artículo, que incorpora ejemplos de su serie de productos de cables ópticos para exteriores, proporciona una completa selección de cables SM y una guía de instalación para ayudarlo a tomar las mejores decisiones de inversión en red en 2025.

Guía de selección de cable de fibra óptica SM (Single-Mode) para exteriores

El ambiente al aire libre impone demandas estrictas sobre la resistencia mecánica del cable, la resistencia a la intemperie y la protección contra la humedad. Al obtener cables de fibra óptica SM, primero debe determinar la estructura del cable en función del escenario de aplicación real y luego concentrarse en las especificaciones técnicas.

Elección De Estructura De Cable Basada En Entorno De Despliegue

Tu Outdoor Optical Cable Products offer four main structure types to meet various deployment needs:

Procurement Consejo: la diferencia de costo en los cables de fibra óptica para exteriores se debe principalmente al nivel de blindaje y revestimiento. Asegúrese de hacer coincidir la estructura del cable con sus riesgos ambientales (presencia de roedores, requisitos de largo alcance, dureza del suelo) para evitar costos innecesarios por riesgos de sobreprotección o mantenimiento por falta de protección.

Especificaciones técnicas clave y tipos de núcleo de fibra

Hay dos tipos principales de fibra monomodo cruciales para el despliegue en exteriores:

1. G.652D Fibra monomodo estándar: La fibra SM más utilizada, adecuada para la mayoría de las redes troncales y de transmisión a larga distancia. Sus productos GYTA, GYTS y ADSS suelen ser compatibles con este tipo.

2. G.657 Fibra insensible a la curvatura: permite un radio de curvatura más pequeño sin causar una pérdida de señal significativa. Para FTTH (Fiber to the Home) o aplicaciones de red de acceso que requieren entrada a edificios o enrutamiento complejo dentro de cajas de terminación, se recomienda elegir cables para exteriores con G.657 núcleos, como algunos Figure-8 o Mini productos ADSS, para reducir la dificultad de instalación y las posibles tasas de fallas.

Otras especificaciones:

· Recuento de núcleos: Seleccione especificaciones que van de 2 a 288 núcleos según las necesidades de reservas actuales y futuras.

· Material de la chaqueta: Una chaqueta negra PE (Polietileno) ofrece una excelente resistencia a los rayos UV UV y es la configuración estándar para exteriores. En túneles o áreas de transición interior / exterior que requieran retardo de llama, es posible que se deba considerar una opción LSZH (Halógeno bajo en humo cero).

Critical Diseño de protección para cables de fibra óptica al aire libre

La vida útil de un cable para exteriores depende de su capacidad para soportar varios elementos naturales. Un proveedor de cables para exteriores de calidad (como YRTFIBER) implementa un diseño riguroso en las siguientes áreas:

1. Mechanical Protección y resistencia a los roedores: Armor es el "escudo" del cable. La cinta de acero y la armadura de alambre de acero no solo brindan una resistencia superior al aplastamiento, sino que también disuaden eficazmente a los roedores que se encuentran en la naturaleza.

2. Protección contra el agua y la humedad: El diseño de tubo suelto permite que las fibras se muevan sueltas dentro del tubo, resistiendo el estrés externo. El gel o compuesto bloqueador de agua que llena los tubos, cinta / hilo combinadoswater-swellable , previene eficazmente la entrada de humedad y la atenuación asociada.

3. Temperature y resistencia a la intemperie: los cables para exteriores de alta calidad deben funcionar de manera estable en un rango de temperatura extremadamente amplio (por ejemplo, -40° C a + 70 ° C). La chaqueta exterior de PE garantiza una resistencia duradera a los UV y un rendimiento antienvejecimiento bajo la luz solar intensa.

Mejores prácticas para una instalación eficiente de cable monomodo

La instalación correcta es clave para garantizar el rendimiento del cable y la longevidad de la red.

Pre-Installation Planeación y Preparación

1.  Encuesta de ruta y cálculo de extensión / tensión:

O ADSS Cables: Deben diseñarse con precisión según la velocidad del viento, la carga de hielo, el terreno y pole-to-pole la distancia (span) del área de instalación para calcular el sag y la tensión. Los cálculos incorrectos pueden provocar la rotura del cable o un estiramiento excesivo durante climas extremos.

O Cables de entierro directo: Asegúrese de que la profundidad de la zanja cumpla con con las regulaciones locales y esté libre de piedras afiladas o escombros. Considere usar cinta de advertencia o conducto protector.

2. Comprobación de herramientas: Prepare poleas de encordado apropiadas, empuñaduras de tracción, equipo de control de tensión, empalmadores de fusión y un OTDR (reflectómetro óptico de dominio de tiempo).

Colocación y Empalme Esenciales

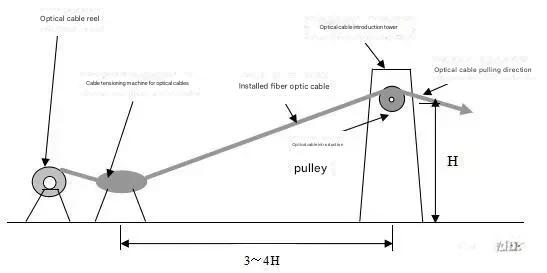

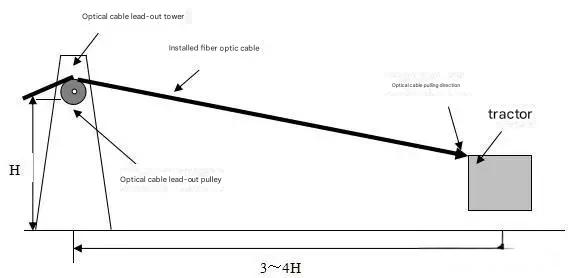

1. Tensión de tracción de control: Durante la tracción y tendido de cables, la fuerza de tracción debe controlarse estrictamente, especialmente para cables no blindados o ligeramente blindados. La tensión instantánea excesiva puede degradar permanentemente el rendimiento de la fibra.

2.  Evite la flexión excesiva:

O El radio de curvatura del cable en los giros, las alcantarillas y las cajas de terminaciones interiores debe ser mayor que 20 veces el diámetro exterior del cable (consulte las especificaciones específicas para las bandejas de empalme; G.657 permite curvas más estrechas).

O Incluso cuando use fibra G.657 insensible a la flexión, siga los códigos de instalación para evitar estrés innecesario.

3. Splicing y Pruebas:

O Utilice un empalmador de fusión de alta precisión, asegurándose de que la pérdida de empalme para cada núcleo sea inferior a 0,02 dB.

O Después del empalme, toda la longitud del cable debe probarse bidireccionalmente con un OTDR para comprobar si hay curvas micro / macro, roturas o empalmes de alta pérdida. Registre los datos de prueba como punto de referencia para el mantenimiento futuro.

Conclusion: Tu estrategia de fibra al aire libre 2025

Elegir un cable de fibra óptica SM no es solo seleccionar un medio de transmisión, es una investment capacidad de red en el futuro. Al adherirse al principio de "seleccionar la estructura según el entorno y el tipo de fibra según la aplicación", podrá:

· Logre una alta confiabilidad: asegure el funcionamiento a largo plazo del cable en entornos hostiles eligiendo estructuras robustas como GYTA33 o ADSS.

· Reducir los costes de despliegue: Utilice la Figure-8 estructura para despliegues aéreos simplificados de corto alcance.

· Mejoras futuras seguras: seleccione los núcleos G.652D o G.657 de alta calidad para sentar las bases de 100G / 400G y velocidades de transmisión aún más altas.

Como proveedor profesional, YRTFIBER puede proporcionar un soporte completo, desde la selección de cables y el cálculo del lapso hasta la personalización de OEM / ODM, asegurando que su despliegue de cable monomodo sea eficiente y confiable.
