Parámetros técnicos del producto
Propiedades ópticas
| G.652 | G.655 | 50/125μm | 62.5/125μm |
|---|
| Atenuación (+ 20 ℃) |
|
| ≤ 3,0dB / km @ 850nm | ≤ 3,0dB / km @ 850nm |
|
| ≤ 1,0dB / km @ 1300nm | ≤ 1,0dB / km @ 1300nm |
| ≤ 0,36dB / km @ 1310nm |
|
|
|
| ≤ 0,22dB / km @ 1550nm | ≤ 0,23dB / km @ 1550nm |
|
|
| Ancho de banda (Clase A) |
|
| ≥ 500MHZ · km @ 850 | ≥ 500MHZ · km @ 850 |
|
| ≥ 1000MHZ · km @ 1300 | ≥ 600MHZ · km @ 1300 |
| Apertura numérica |
|
| 0,200 ± 0,015NA | 0,275 ± 0,015NA |
| Longitud de onda de corte |
| ≤ 1260nm | ≤ 1480nm |
|
Structural Parámetros
| Cable Type | Fiber Count | Cable Diameter (mm) | Cable Weight (Kg/km) | Tensile Strength
(Long/Short Term N) | Crush Resistance
(Long/Short Term N/100m) | Bending Radius
(Static/Dynamic mm) |
|---|
| GYFXY-2 12 | 2～12 | 9.0 | 70 | 500/350 | 300/1000 | 15D / 30D |
| GYFXY-2 12 | 2～12 | 10.2 | 90 | 600/350 | 400/1000 | 15D / 30D |

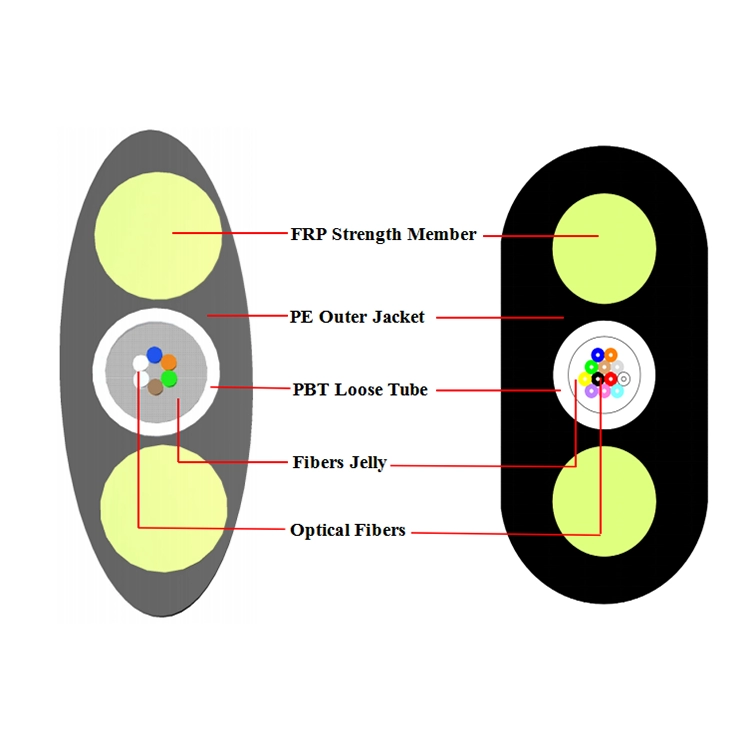

Descripción del producto
Ventajas del cable de fibra óptica plano
Excelente resistencia a la tracción y al aplastamiento.
El diseño compacto y de fácil acceso permite una fácil instalación y manejo.
Adecuado para instalaciones aéreas autoportantes, enterradas directamente y de caída de conductos FTTx.
La construcción totalmente dieléctrica elimina la necesidad de unión o conexión a tierra.
Optimizado para recuentos de fibra de 2,4, 6, 8, 12 y 24 para minimizar los costos de implementación.
La chaqueta exterior protege el cable de la radiación ultravioleta.
Packaging Requisitos:
- 1: Todos los cables se enrollarán en carretes de madera tratados que no se puedan devolver
- 2: Los extremos del cable deben estar firmemente asegurados al carrete y protegidos con waterproof tapas retráctiles
- 3: Cada carrete debe incluir:
- 1、 Protective plastic wrapping layer
- 2、 Reinforcing wooden slats for stability
- 3、 Minimum 1m of free cable end for testing purposes
- 4、 Standard spool length: 3000mm (±2% tolerance allowed)
Identificación del cable:
La chaqueta exterior debe mostrar:
- 1, Numeración secuencial única cada 1m (+ 1% de varianza permitida)
- 2, Marcas adicionales repetidas a intervalos de 1 m que muestran:
- 1、 Product code and fiber count
- 2、 Manufacturer identification
- 3、 Production date (month/year)
- 4、Total cable length
Standard Dimensiones del embalaje:
| Length | Container | Size (L×W×H) | Net Mass | Total Mass |
|---|
| 2 km | Carrete de madera | 90 × 75 × 90 cm | 156 kg | 220 kg |
| 3 km | Carrete de madera | 100 × 68 × 100 cm | 240 kg | 280 kg |
| 4 km | Carrete de madera | 109 × 75 × 109 cm | 300 kg | 368 kg |
| 5 km | Carrete de madera | 129 × 72 × 129 cm | 400 kg | 480 kg |
Technical Referencia:
- 1, diámetro del cable estándar: 10,0 mm
- 2, Distancia máxima de span: 100 m
- 3, Póngase en contacto con el equipo de ventas para obtener especificaciones técnicas completas.
Estándares de marcado de carrete:
Las marcas permanentes (altura mínima de 25-30 mm) deben aparecer en ambos lados de cada carrete:
- 1 。 Nombre de la empresa y marca registrada
- 2, Longitud del cable incluida
- 3, Especificaciones del cable (tipo / recuento de fibra)
- 4, Orientación de bobinado
- 5, Medidas de peso (bruto / neto)
Nota: Todos los materiales de embalaje de madera deben someterse a un tratamiento de fumigación adecuado antes de su uso.
Case
Estudio de Caso del Proyecto de Comunicaciones del Corredor Eléctrico de Angola | OPGW Supply as the Backbone + Soporte de Cartera de Cable de Fibra Óptica para Exteriores
+
Turquía: Modernización de la red de fibra metropolitana de YRTFiber en Turquía
+
Indonesia: Mejora de la red del área metropolitana de YRTFiber en Indonesia
+
Zambia: Suministro de cable de fibra óptica para exteriores de alto rendimiento por yrtfiber
+
YRFFIBER Tienen un total de 13 líneas de producción, talleres sin polvo modernizados y equipos de procesamiento de alto rendimiento. Desde la adquisición de materias primas hasta el procesamiento de productos terminados, pasando por las pruebas de calidad de los productos, pasando por el embalaje y la exportación, tenemos una gama completa de líneas de producción. Las siguientes son algunas de las fotos reales del taller
Q: ¿muestras disponibles?
A: Sí,
P: ¿Cuándo se puede entregar el pedido de muestras?
R: Por lo general, dentro de los 7 días posteriores a la confirmación.
P: ¿Cuál es el tiempo de entrega de los pedidos a granel?
R: Por lo general, es de 15 a 20 días a partir de la fecha de realización del pedido, pero también depende de la cantidad del pedido. Debe confirmar el tiempo de entrega específico con el gerente de ventas.
