Cable óptico blindado con cinta de acero GYTS para entierro directo | Uso de telecomunicaciones al aire libre G.652D / G.655

El cable de fibra óptica GYTS presenta un diseño de tubo suelto trenzado con armadura de cinta de acero y fibras G.652D / G.655. Ideal para conductos al aire libre e instalaciones de entierro directo, que ofrece una exce...

Consulta

Atributos del producto

Tipo De Fibra:G652D / G655
Chaqueta exterior:PE
FiberCoreCount:2-288 colores
Modelo de producto:CHICOS

Parámetros técnicos del producto

Descripción del producto

Cable óptico blindado con cinta de acero GYTS para entierro directo | Uso de telecomunicaciones al aire libre G.652D / G.655第1张

* Los datos son demasiado largos. Ver en modo horizontal en el teléfono móvil

Propiedades ópticas

GYTS Cable de fibra óptica blindado de tubo suelto trenzado G652D Descripción

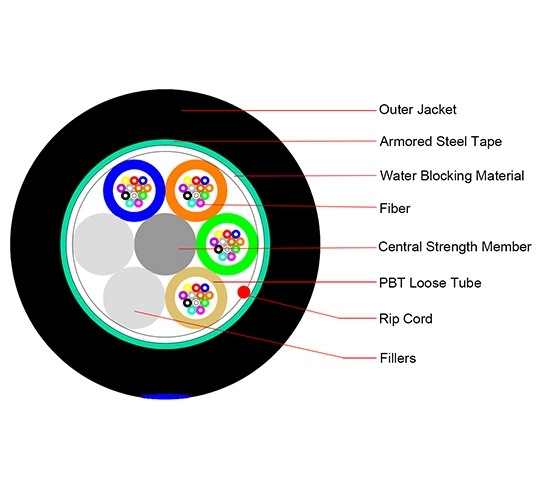

En cuanto al modelo GYTS, la fibra de 250m se encuentra en un tubo suelto hecho de plástico de alto módulo, lleno con de un compuesto de relleno impermeable dentro del tubo. Un alambre de acero (a veces utilizado para el revestimiento de PE para cables de fibra óptica de alto número de núcleo) se encuentra en el centro como un miembro de refuerzo de metal. El manguito y el relleno se retuercen alrededor del miembro de refuerzo para formar un núcleo de cable de fibra óptica compacto y redondo. El PSP se aplica a lo largo del núcleo del cable de fibra óptica, que se llena con un compuesto de relleno para evitar la intrusión de agua. Finalmente, el cable de fibra óptica se completa con un revestimiento de PE.

Characteristics de GYTS Cable de fibra óptica blindado de tubo suelto trenzado G652D

Buen rendimiento mecánico y de temperatura

Carcasa suelta de alta resistencia, resistente a la hidrólisis.

Los compuestos especiales de embalaje de la carcasa garantizan una protección crítica de la fibra

La estructura compacta especialmente diseñada evita la contracción suelta de la carcasa.

La funda de PE premium protege los cables ópticos de la radiación UV

Resistencia a la humedad mejorada de PSP

Application:

Tuberías, sobrecarga.

Packaging Requisitos:
1: Todos los cables se enrollarán en carretes de madera tratados que no se puedan devolver
2: Los extremos del cable deben estar firmemente asegurados al carrete y protegidos con waterproof tapas retráctiles
3: Cada carrete debe incluir:
Una capa exterior protectora de envoltura de plástico
Refuerzo de listones de madera para garantizar la estabilidad.
Al menos 1 metro de extremo de cable libre reservado para pruebas
Una longitud de carrete estándar de 3000 mm (con una tolerancia permitida de ± 2%)

Identificación del cable:
La chaqueta exterior debe mostrar:
1, Numeración secuencial única cada 1m (+ 1% de varianza permitida)
2, Marcas adicionales repetidas a intervalos de 1 m que muestran:
Código de producto y recuento de fibra
Identificación del fabricante
Fecha de producción (mes / año)
Longitud total del cable

Standard Dimensiones del embalaje:
Length Container Size (L×W×H) Net Mass Total Mass
2 km Carrete de madera 90 × 75 × 90 cm 156 kg 220 kg
3 km Carrete de madera 100 × 68 × 100 cm 240 kg 280 kg
4 km Carrete de madera 109 × 75 × 109 cm 300 kg 368 kg
5 km Carrete de madera 129 × 72 × 129 cm 400 kg 480 kg

Technical Referencia:
1, diámetro del cable estándar: 10,0 mm
2, Distancia máxima de span: 100 m
3, Póngase en contacto con el equipo de ventas para obtener especificaciones técnicas completas.

Estándares de marcado de carrete:
Las marcas permanentes (altura mínima de 25-30 mm) deben aparecer en ambos lados de cada carrete:
1 。 Nombre de la empresa y marca registrada
2, Longitud del cable incluida
3, Especificaciones del cable (tipo / recuento de fibra)
4, Orientación de bobinado
5, Medidas de peso (bruto / neto)
Nota: Todos los materiales de embalaje de madera deben someterse a un tratamiento de fumigación adecuado antes de su uso.

Case

Estudio de Caso del Proyecto de Comunicaciones del Corredor Eléctrico de Angola | OPGW Supply as the Backbone + Soporte de Cartera de Cable de Fibra Óptica para Exteriores
+

Turquía: Modernización de la red de fibra metropolitana de YRTFiber en Turquía
+

Indonesia: Mejora de la red del área metropolitana de YRTFiber en Indonesia
+

Zambia: Suministro de cable de fibra óptica para exteriores de alto rendimiento por yrtfiber
+

OVERVIEW Download

YRFFIBER Tienen un total de 13 líneas de producción, talleres sin polvo modernizados y equipos de procesamiento de alto rendimiento. Desde la adquisición de materias primas hasta el procesamiento de productos terminados, pasando por las pruebas de calidad de los productos, pasando por el embalaje y la exportación, tenemos una gama completa de líneas de producción. Las siguientes son algunas de las fotos reales del taller

1. ¿Es el cable GYTS adecuado para entierro directo sin protección adicional?
Sí. GYTS está diseñado específicamente para aplicaciones de entierro directo . Su corrugated armadura de cinta de acero y polyethylene funda exterior ofrecen una excelente protección contra la presión mecánica, la humedad del suelo y el daño de los roedores, eliminando la necesidad de conductos adicionales en muchos casos.
2. ¿Cuál es la diferencia entre los cables GYTS y GYTA? ¿Cuál debería elegir?
Si bien ambos son cables blindados para exteriores, GYTS utiliza blindaje de cinta de acero, lo que lo hace más robusto y asequible para entornos generales. GYTA utiliza aluminum blindaje de cinta, que ofrece una mejor resistencia a la interferencia electromagnética (EMI).
Elija GYTS para standard conductos al aire libre o rutas enterradas, y GYTA para electrically áreas ruidosas o cerca de líneas eléctricas.
3. ¿Se puede instalar este cable en entornos inundados o con mucha humedad?
Sí. GYTS tiene water-blocking gel en los tubos sueltos y moisture-resistant armadura, lo que lo hace altamente confiable en condiciones subterráneas húmedas o propensas a inundaciones.
4. ¿Cuántas fibras soporta el cable GYTS?
Los cables GYTS están disponibles en múltiples recuentos de fibra, normalmente de 2 a 144 núcleos, utilizando G.652D o G.655 fibras monomodo. La configuración exacta se puede personalizar según los requisitos de su proyecto.
5. ¿Es GYTS adecuado para aplicaciones de red troncal o de larga distancia?
Absolutamente. GYTS combina fibras G.652D / G.655 de baja atenuación con excelente protección del medio ambiente, lo que lo hace muy adecuado para backbone transmisión, carretera, ferrocarril o proyectos rurales de banda ancha.
6. ¿Cuál es la vida útil esperada y el mantenimiento de este cable?
Cuando se instalan correctamente, los cables GYTS pueden durar más de 25 años. Gracias a su estructura duradera, requieren un mantenimiento mínimo, especialmente en despliegues subterráneos.

Keywords: Cable de fibra óptica blindado GYTS, cable de fibra de tubo suelto trenzado, cable blindado para exteriores G655

Cable óptico retardante de llama GYTZA | Cable de telecomuni

Cable de fibra óptica sin blindaje GYXTY | Tubo suelto centr

		G.652	G.655	50 / 125 micras	62.5/125 um
Atenuación (+ 20 ℃)	@ 850nm			≤ 3,0 dB / km	≤ 3,0 dB / km
	@ 1300nm			≤ 1,0 dB / km	≤ 1,0 dB / km
	@ 1310nm	≤ 0,36 dB / km	≤ 0,40 dB / km
	@ 1550nm	≤ 0,22 dB / km	≤ 0,23dB / km
Ancho de banda (Clase A)	@ 850nm			≥ 500 MHz · km	≥ 200 MHz · km
Ancho de banda (Clase A)	@ 1300nm			≥ 1000 MHz · km	≥ 600 MHz · km
Apertura numérica				0,200 ± 0,015NA	0,275 ± 0,015NA
Longitud de onda de corte de cable		≤ 1260nm	≤ 1480nm
Temperatura de almacenamiento / funcionamiento		-40℃ ~+70℃

Modelo	Núcleos de fibra	Tubos	Diámetro (mm)	Peso (kgs / km)	Tensible (N)		Enamoramiento (N)		Radio de flexión
					A largo plazo	A corto plazo	A largo plazo	A corto plazo	Estático / Dinámico
GYTS-12 ~ 36F	12~36	2~6	9.5	100	1000	1500	300	1000	10D / 20D
GYTS-38 ~ 72F	38~72	2~6	11	155	1500	3000	300	1000	10D / 20D
GYTS-74 ~ 96F	74~96	7~8	13.6	192	1900	3000	300	1000	10D / 20D
GYTS-98 ~ 120F	98~120	9~10	15	225	2200	3000	300	1000	10D / 20D
GYTS-122 ~ 144F	122~144	11~12	16.9	277	2700	3000	300	1000	10D / 20D
