Cable de fibra OPGW-1 con Tubo PBT de aluminio para líneas de transmisión

Cable de fibra óptica OPGW de alto rendimiento con acero revestido de aluminio y tubo suelto PBT. Admite de 12 a 144 fibras (G.652D / G.655C), ideal para líneas aéreas de transmisión de energía. Combina conexión a tierra...

Consulta

Atributos del producto

Tipo De Fibra:G652D / G655C
Chaqueta exterior:Acero
FiberCoreCount:12-144 núcleos
Modelo de producto:OPGW-1

Parámetros técnicos del producto

Descripción del producto

Cable de fibra OPGW-1 con Tubo PBT de aluminio para líneas de transmisión第1张

Aplicaciones:

Reconstrucción de líneas eléctricas antiguas y líneas de bajo nivel de voltaje. Zonas industriales químicas costeras con fuerte contaminación química.

Características principales:

Puede cumplir con altos requisitos de rendimiento eléctrico y tener un excelente rendimiento resistente a la corrosión.
Aplicable a áreas costeras y áreas con de fuerte contaminación.
La corriente de cortocircuito tiene poco efecto sobre la fibra.

Observaciones:

Nivel de voltaje de la línea de transmisión de energía
Recuento de fibra
Dibujo y diámetro de la estructura del cable
Resistencia a la tracción
Capacidad de cortocircuito

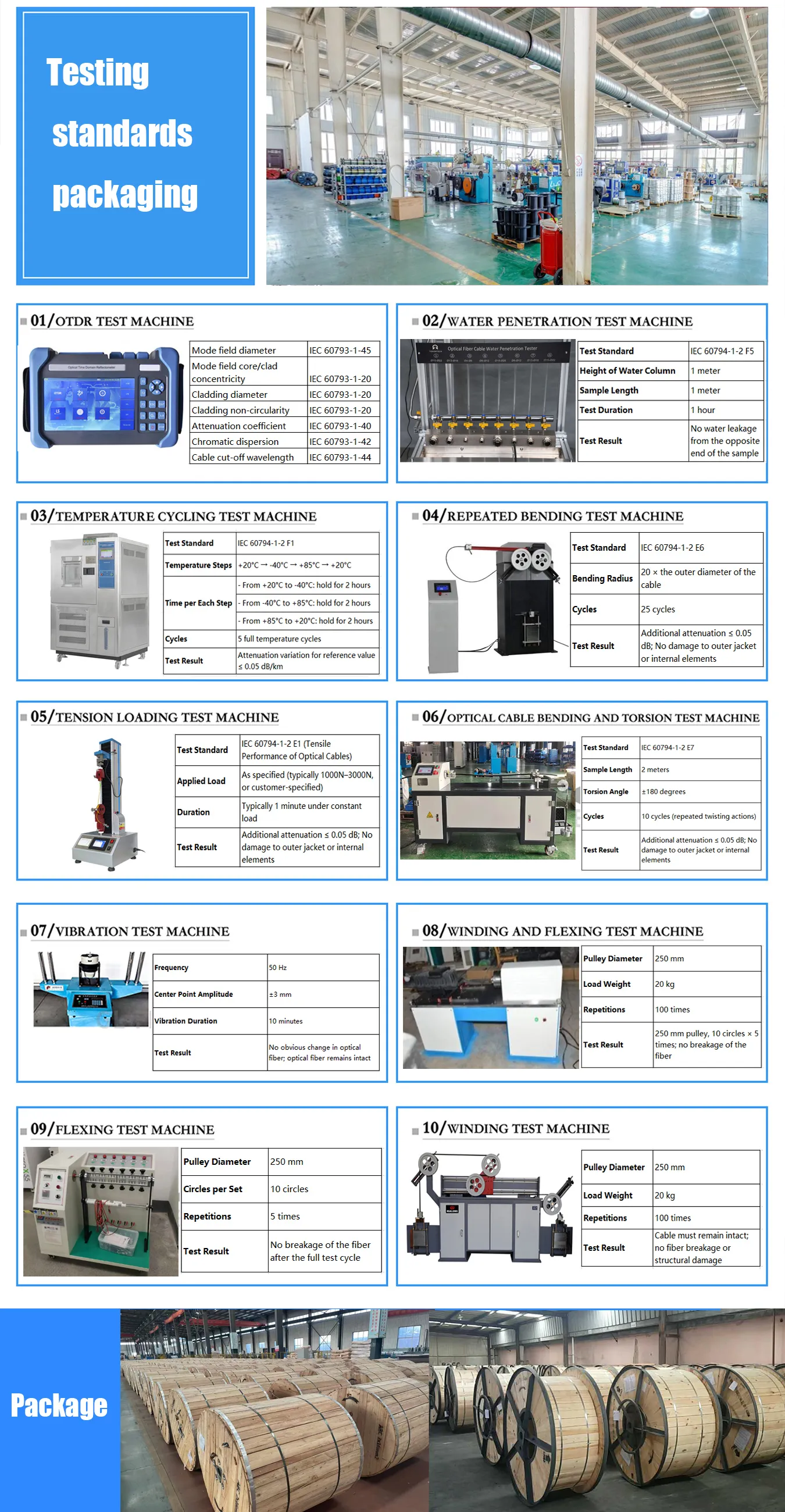

Control de Calidad:

Todo el cable OPGW suministrado por GL FIBER se probará al 100% antes del envío. Hay diferentes series de pruebas generales para garantizar la calidad del cable OPGW, como:

Prueba de tipo: Se podrá renunciar a la prueba de tipo previa presentación de un certificado para un producto similar expedido por una organización de prueba o laboratorio independiente internacionalmente reconocido. Si es necesario, las pruebas de tipo se realizarán sobre la base de un procedimiento adicional acordado tanto por el comprador como por el fabricante.

Prueba de rutina: El coeficiente de atenuación óptica de todos los cables de producción se mide según IEC 60793-1-CIC (técnica de retrodispersión, OTDR). Las fibras monomodo estándar se prueban a 1310 nm y 1550 nm, mientras que las fibras monomodo cambiadas por dispersión no nula (NZDS) se prueban a 1550 nm.

Prueba de fábrica: La prueba de aceptación de fábrica se realiza en dos muestras por pedido en presencia del cliente o de su representante. Las características de calidad se determinan sobre la base de estándares relevantes y planes de calidad acordados mutuamente.

Packaging Requisitos:
1: Todos los cables se enrollarán en carretes de madera tratados que no se puedan devolver
2: Los extremos del cable deben estar firmemente asegurados al carrete y protegidos con waterproof tapas retráctiles
3: Cada carrete debe incluir:
1、 Protective plastic wrapping layer
2、 Reinforcing wooden slats for stability
3、 Minimum 1m of free cable end for testing purposes
4、 Standard spool length: 3000mm (±2% tolerance allowed)

Identificación del cable:
La chaqueta exterior debe mostrar:

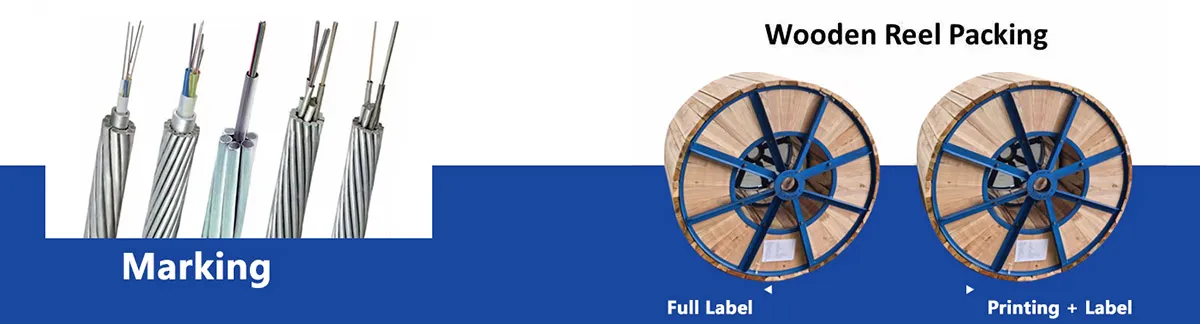

1, Numeración secuencial única cada 1m (+ 1% de varianza permitida)
2, Marcas adicionales repetidas a intervalos de 1 m que muestran:
1、 Product code and fiber count
2、 Manufacturer identification
3、 Production date (month/year)
4、Total cable length

Standard Dimensiones del embalaje:
Length Container Size (L×W×H) Net Mass Total Mass
2 km Carrete de madera 90 × 75 × 90 cm 156 kg 220 kg
3 km Carrete de madera 100 × 68 × 100 cm 240 kg 280 kg
4 km Carrete de madera 109 × 75 × 109 cm 300 kg 368 kg
5 km Carrete de madera 129 × 72 × 129 cm 400 kg 480 kg

Technical Referencia:
1, diámetro del cable estándar: 10,0 mm
2, Distancia máxima de span: 100 m
3, Póngase en contacto con el equipo de ventas para obtener especificaciones técnicas completas.

Estándares de marcado de carrete:
Las marcas permanentes (altura mínima de 25-30 mm) deben aparecer en ambos lados de cada carrete:
1 。 Nombre de la empresa y marca registrada
2, Longitud del cable incluida
3, Especificaciones del cable (tipo / recuento de fibra)
4, Orientación de bobinado
5, Medidas de peso (bruto / neto)
Nota: Todos los materiales de embalaje de madera deben someterse a un tratamiento de fumigación adecuado antes de su uso.

Case

No Specification Fiber Count Diameter (mm) Weight (kg/km) RTS (KN) Short Circuit (KA2s)
1 OPGW-24B1-40 [54; 9,3] 24 9.0 304 54 9.3
2 OPGW-12B1-50 [58; 12,4] 12 9.6 344 58 12.4
3 OPGW-24B1-60 [39,5; 29,5] 24 10.8 317 39.5 29.5
4 OPGW-24B1-70 [78; 24,6] 24 11.4 464 78 24.6
5 OPGW-24B1-80 [98; 31,1] 24 12.1 552 98 31.1
6 OPGW-24B1-90 [113; 38,3] 24 12.6 618 113 38.3
7 OPGW-24B1-90 [74; 46,3] 24 12.6 529 74 46.3
8 OPGW-24B1-100 [118; 50] 24 13.2 677 118 50
9 OPGW-24B1-110 [133; 65,1] 24 14.0 761 133 65.1
10 OPGW-24B1-120 [97; 102,6] 24 14.5 654 97 102.6
11 OPGW-24B1-130 [107; 114,3] 24 15.2 762 107 114.3
12 OPGW-24B1-155 [182; 123,5] 24 16.6 1070 182 123.5
13 OPGW-48B1-80 [59; 57,9] 48 12.0 431 59 57.9
14 OPGW-48B4-90 [92; 59,1] 48 12.9 572 92 59.1
15 OPGW-36B1-100 [119; 49] 36 13.5 688 119 49
16 OPGW-48B1-110 [133; 63] 48 14.1 761 133 63
17 OPGW-48B1-120 [147; 78,4] 48 14.9 841 147 78.4
18 OPGW-48B1-155 [71,4; 256,0] 48 16.8 675 71.4 256.0
19 OPGW-48B1-220 [72,5; 387,4] 48 19.6 700 72.5 387.4
20 OPGW-48B1-264 [123,6; 578,2] 48 21.6 980 123.6 578.2

Estudio de Caso del Proyecto de Comunicaciones del Corredor Eléctrico de Angola | OPGW Supply as the Backbone + Soporte de Cartera de Cable de Fibra Óptica para Exteriores
+

Turquía: Modernización de la red de fibra metropolitana de YRTFiber en Turquía
+

Indonesia: Mejora de la red del área metropolitana de YRTFiber en Indonesia
+

Zambia: Suministro de cable de fibra óptica para exteriores de alto rendimiento por yrtfiber
+

OVERVIEW Download

YRFFIBER Tienen un total de 13 líneas de producción, talleres sin polvo modernizados y equipos de procesamiento de alto rendimiento. Desde la adquisición de materias primas hasta el procesamiento de productos terminados, pasando por las pruebas de calidad de los productos, pasando por el embalaje y la exportación, tenemos una gama completa de líneas de producción. Las siguientes son algunas de las fotos reales del taller

1. ¿Para qué se utiliza un cable de fibra óptica OPGW?
Los cables OPGW (Optical Ground Wire) se utilizan en líneas aéreas de transmisión de energía. Sirven para funciones duales: conectar a tierra la línea eléctrica y proporcionar comunicación de fibra óptica de alta velocidad, a menudo utilizadas por empresas de servicios públicos y proveedores de telecomunicaciones.
2. ¿Cuáles son los recuentos de fibra disponibles para este cable?
Este cable OPGW admite configuraciones de 12 a 144 núcleos, según los requisitos de capacidad de su red. Es compatible con con fibras monomodo G.652D y G.655C.

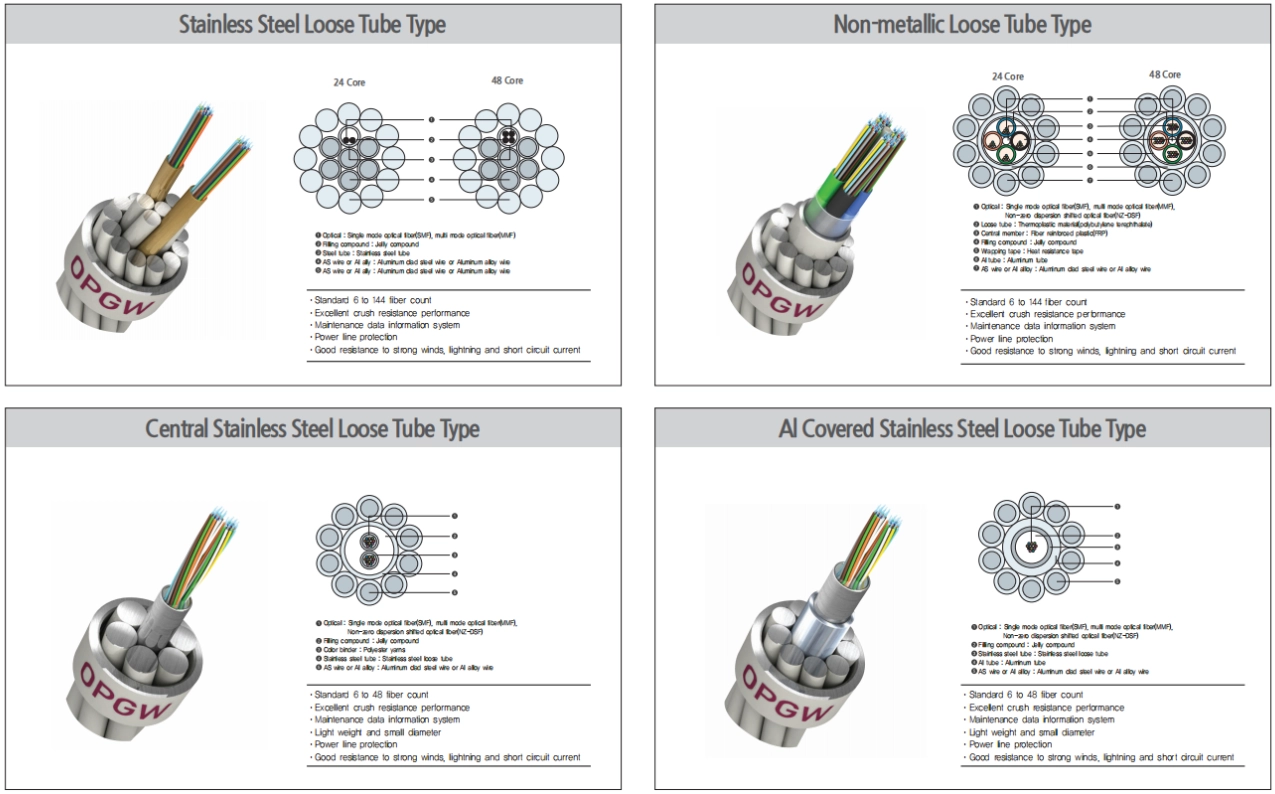

3. ¿Cuál es la estructura del cable?

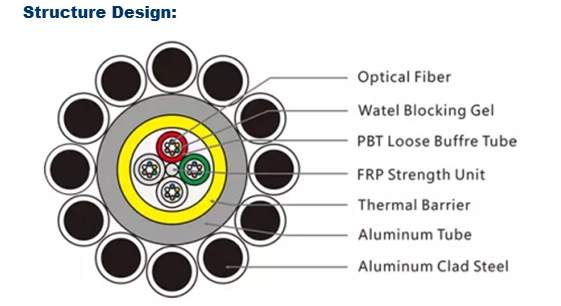

El cable utiliza un gel relleno de tubo suelto PBT central con para proteger las fibras ópticas, encerrado dentro de una capa de aluminio o acero revestido de aluminio. Esto asegura una fuerte resistencia mecánica y protección contra riesgos ambientales.
4. ¿Cómo se compara OPGW con con los cables ADSS?
Si bien ambos se utilizan en instalaciones aéreas, OPGW está diseñado específicamente para la instalación en líneas eléctricas de alta tensión y sirve como conductor de puesta a tierra. Los cables ADSS son autoportantes y se utilizan debajo de las líneas eléctricas o en entornos no eléctricos.
5. ¿Es el cable resistente a los rayos y a las interferencias eléctricas?
Sí, los cables OPGW están diseñados para conducir corriente eléctrica y proteger las fibras ópticas de interferencias eléctricas. La funda de metal proporciona capacidad de conexión a tierra mientras mantiene las fibras aisladas y estables.

Keywords: No keywords yet

ADSS-S Cable de fibra óptica de una sola chaqueta 2-288 núcl

ASU80 Mini cable óptico de fibra ADSS de 1-12 núcleos | G.65

Item	Test Method	Requirements
Tensión	IEC 60794-1-2-E1. Carga: longitud del cable ≥ 10 m, vinculada ≥ 100 m, tiempo: 1 min	40% RTS: sin tensión (0,01%) ni atenuación (0,03 dB); 60% RTS: ≤ 0,25% de tensión, atenuación ≤ 0,05 dB
Enamoramiento	IEC 60794-1-2-E3, carga de tres puntos, duración: 10min	Atenuación a 1550nm ≤ 0,05dB / fibra; sin daños
Penetración De Agua	IEC 60794-1-2-F5B: 1 hora, muestra de 0,5 m, altura del agua de 1 m	Sin fugas de agua
Ciclismo de temperatura	IEC 60794-1-2-F1: -40 ° C a + 65 ° C, 2 ciclos, 12h de duración	Cambio de atenuación ≤ 0,1 dB / km a 1550nm

No.	1	2	3	4	5	6
Color	Azul	Naranja	Verde	Marrón	Gris	Blanco
No.	7	8	9	10	11	12
Color	Rojo	Negro	Amarillo	Violeta	Rosa	Agua

Cable de fibra OPGW-1 con Tubo PBT de aluminio para líneas de transmisión

Características de prueba mecánicas y ambientales:

Colores -12 Cromatografía:
