GJBFJH Breakout волоконно-оптический кабель - распределение внутри помещений (G652D / G657A1 / G657A2)

Высококачественный GJBFJH breakout bundle distribution indoor fiber optic cable доступен в спецификациях G652D, G657A1 и G657A2. Идеально подходит для FTTH, центров обработки данных и корпоративных сетей....

Запрос

Атрибуты продукта

Тип волокна:Г652 / Г657
Верхняя куртка:ЛСЖ / ПВК
FiberCoreCount:2-48Колорс
Модель продукта:GJBFJH

Технические параметры продукта

Описание продукта

Внутренний прорыв волоконно-оптический кабель, G652D - GJBFJH

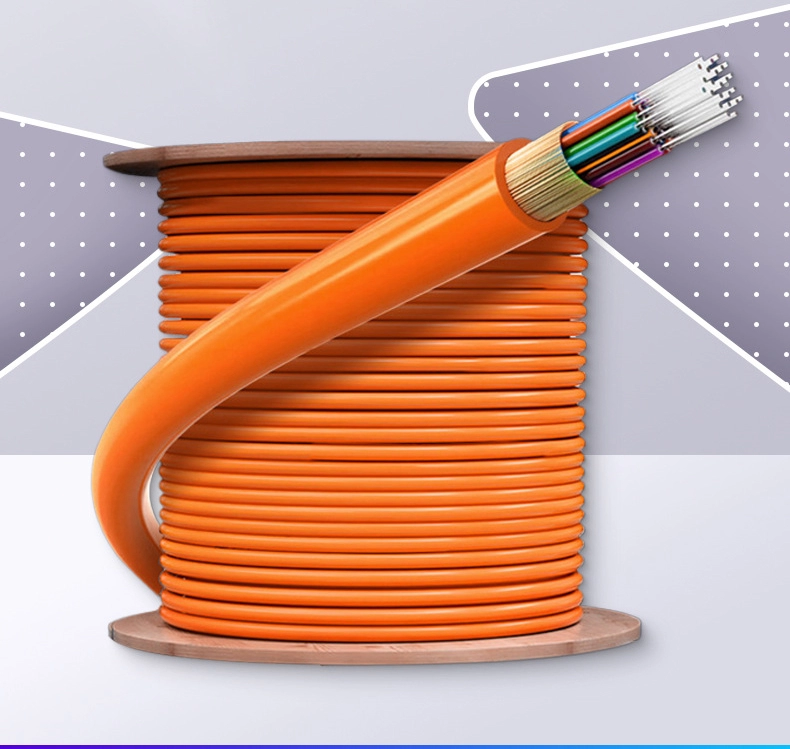

GJBFJH Breakout волоконно-оптический кабель - распределение внутри помещений (G652D / G657A1 / G657A2)第1张

Обзор продукта

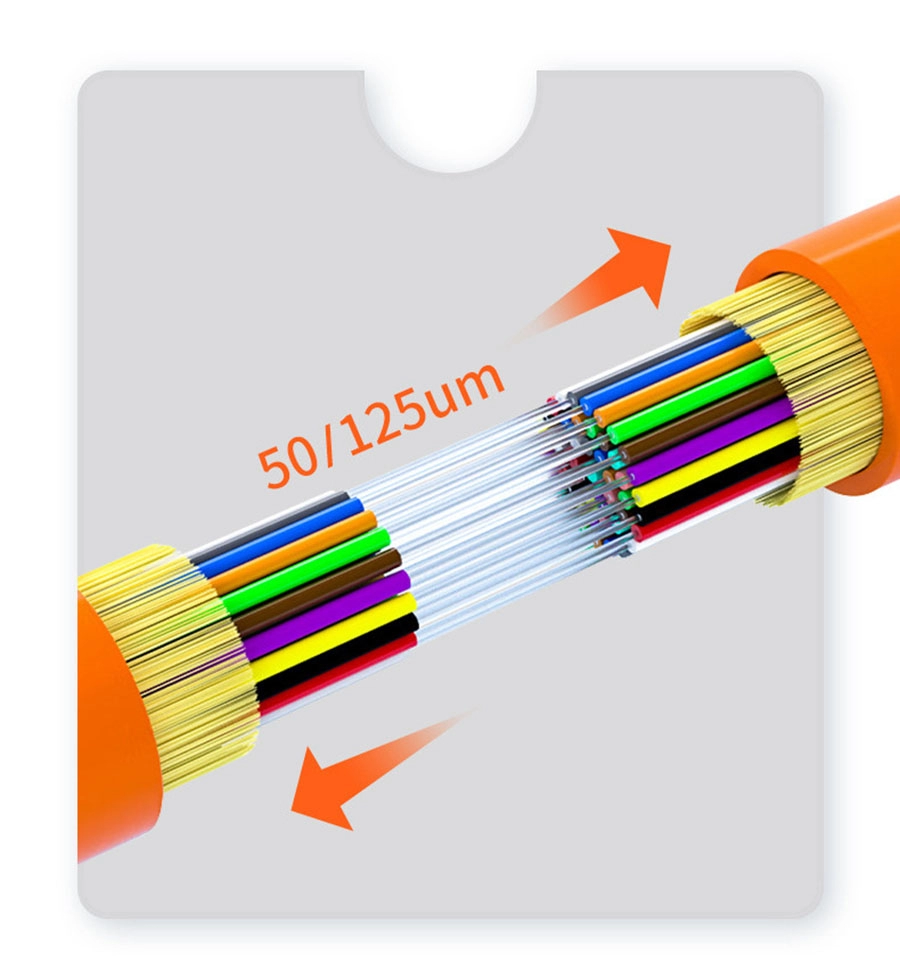

Внутренний волоконно-оптический кабель с пакетным распределением GJBFJH предназначен для надежной передачи сигнала в сложных условиях внутри помещений. Этот кабель, доступный с опциями оптоволокна G652D, G657A1 и G657A2, отличается прочной пробойной конструкцией, упрощающей установку и обслуживание в центрах обработки данных, корпоративных сетях и приложениях FTTH.

Ключевые особенности

Превосходная производительность

- Низкие вносимые потери и высокие характеристики возвращенных потерь

- Отличная производительность изгиба (особенно варианты G657A1 / A2)

Прочная конструкция

- Огнезащитный материал LSZH куртки

- Высокопрочная арматура из арамидной пряжи

- Компактная конструкция с малым радиусом изгиба

Преимущества установки

- Дизайн прорыва позволяет легкую коннекторизацию

- Гибкая структура для маршрутизации в узких пространствах

- Цветные волокна для легкой идентификации

Технические спецификации

Опции волокна

- G652D: Стандартное одномодовое волокно

- G657A1: Изгиб нечувствительного одномодового волокна

- G657A2: Улучшенное одномодовое волокно, не чувствительное к изгибу

Соответствие стандарту

- МЭК 60794-1-2

- RoHS уступчивый

- Огнезащитные стандарты: IEC 60332-1

Приложения

- Соединения центров обработки данных

- Развертывание сети FTTH

- Кабельная сеть предприятия

- Строительство магистральных кабелей

- Установка систем безопасности

GJBFJH Breakout волоконно-оптический кабель - распределение внутри помещений (G652D / G657A1 / G657A2)第3张

皮线包装_01.jpg 皮线包装_02.jpg

Packaging требования:

1: Все кабели должны быть намотаны на обработанные деревянные катушки, которые не подлежат возврату
2: Концы кабеля должны быть надежно закреплены на катушке и защищены waterproof термоусадочными колпачками
3: Каждая катушка должна включать:
Каждая катушка должна содержать следующее:
Защитный внешний слой пластиковой упаковки
Усиление деревянных планок для обеспечения стабильности
Не менее 1 метра свободного конца кабеля зарезервировано для тестирования
Стандартная длина катушки 3000 мм (с допустимым допуском ± 2%)

Идентификация кабеля:

Верхняя куртка должна отображать:

1 、 Уникальная последовательная нумерация каждые 1 м (допускается отклонение ± 1%)
2. Дополнительная повторяющаяся маркировка с интервалом в 1 метр должна включать:
Код продукта и количество волокон
Идентификация производителя
Дата производства (месяц / год)
Общая длина кабеля

Standard упаковывая размеры:

Length	Container	Size (L×W×H)	Net Mass	Total Mass
2 км	Деревянная катушка	90 × 75 × 90 см	156 кг	220 кг
3 км	Деревянная катушка	100 × 68 × 100 см	240 кг	280 кг
4 км	Деревянная катушка	109 × 75 × 109 см	300 кг	368 кг
5 км	Деревянная катушка	129 × 72 × 129 см	400 кг	480 кг

Technical Ссылка:

1 、 Стандартный диаметр кабеля: 10.0mm
2 、 Максимальное расстояние пролета: 100 м
3 、 Свяжитесь с отделом продаж для получения полной технической спецификации

Стандарты маркировки катушки:

Постоянная маркировка (высота минимум 25-30 мм) должна появиться с обеих сторон каждой катушки:

1 、 Название компании и товарный знак
2 、 Содержащаяся длина кабеля
3 、 Спецификации кабеля (тип / количество волокон)
4 、 Ориентация обмотки
5 、 Измерения веса (брутто / нетто)

Примечание: Все деревянные упаковочные материалы перед использованием должны пройти надлежащую фумигационную обработку.

Case

Пример проекта связи в коридоре электропередачи в Анголе | Портфель поставок OPGW в качестве магистрали + оптоволоконный кабель для наружного применения
+

Турция: модернизация городской волоконной сети YRTFiber в Турции
+

Индонезия: модернизация городской сети YRTFiber в Индонезии
+

Замбия: Высокопроизводительный открытый волоконно-оптический кабель Поставка yrtfiber
+

OVERVIEW Download

YRFFIBER имеют в общей сложности 13 производственных линий, модернизированные беспыльные мастерские и высокопроизводительное технологическое оборудование. От закупки сырья до обработки готовой продукции, тестирования качества продукции, упаковки и экспорта, у нас есть полный спектр производственных линий. Ниже приведены некоторые из фактических фотографий мастерской

1. Чем пробойный кабель GJBFJH отличается от стандартных внутренних оптоволоконных кабелей?
GJBFJH имеет усиленную пробойную конструкцию с индивидуально усиленными волокнами, предлагая:
• В 3 раза выше сопротивление растяжению (600N по сравнению с типичным 200N)
• Оболочка LSZH с огнестойкостью IEC 60332-
• Предварительно прекращенные пучки волокон для упрощения установки в центрах обработки данных.
2. Каковы фактические пределы радиуса изгиба для волокон G657A1 / A2?
• G657A1: 7,5 мм (установка) / 15 мм (эксплуатация)
• G657A2: 5 мм (установка) / 10 мм (эксплуатация)
Practical example: Can make 90° turns around server rack corners without signal loss
3. Какой тип волокна я должен выбрать для моего развертывания FTTH?
Наша рекомендация:
• G652D: прямолинейные магистральные проходы (наиболее экономичные)
• G657A1: зоны умеренного изгиба (стояки многоквартирных домов)
• G657A2: маршрутизация высокой плотности (установки умного дома)
4. Какие сертификаты имеет кабельная оболочка?
• Полное соответствие:
- IEC 60332-1 пламя test
- RoHS 2,0 directive
- OFNR рейтинг документация доступна по запросу
5. Могу ли я получить пользовательские конфигурации разъема?
Да, мы предлагаем:
• Любая комбинация LC / SC / FC / ST connectors
• APC или UPC варианты полировки
• Factory-preterminated сборками с рельефом деформации
(Lead time: 3-5 days for standard configurations)

Keywords: GJBFJH, волоконно-оптический кабель

Ключевые слова

Крытый оптоволоконный кабель | OM3 / OM4 / OS2 | Гигабитная

Optical fiber categoryFiber type	Attenuation (20 ℃)				Injection bandwidth (OFL)	Effective bandwidth	10G Ethernet Link Length SX	Minimum bending radius
	1310/1550nm		850/1300nm
	Typical value	Value	Typical value	Value
Единица	дБ / км	дБ / км	дБ / км	дБ / км	МГц · км	МГц · км	м	мм
Г652Д	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
ОМ3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
ОМ4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥47000	≤550	30
БИ-ОМ3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	7.5
БИ-ОМ4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥47000	≤550	7.5
