Оптический кабель OPGW-3 | Центральная нержавеющая трубка | 12-144 сердечников

Применения:

• Идеально подходит для замены существующих наземных проводов и модернизации устаревших линий электропередачи.

• Подходит для использования на линиях более низкого класса, таких как GJ50 / 70 / 90, среди прочего.

Основные особенности:

• Компактный диаметр кабеля и легкая конструкция минимизируют дополнительную нагрузку на башни.

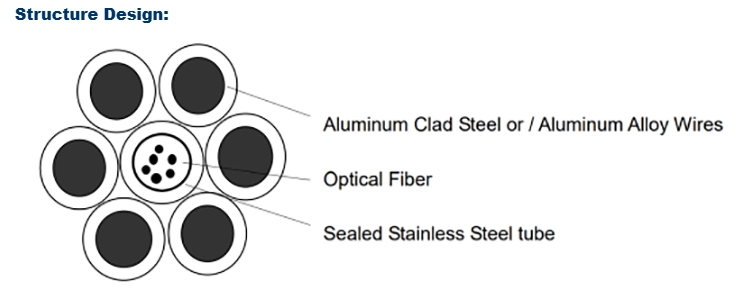

• Централизованная конструкция стальных труб предотвращает вторичные механические усталостные повреждения.

• Предлагает низкую устойчивость к боковому давлению, кручению и растягивающим силам (однослойная структура).

Примечания и описания испытаний:

Для облегчения проектирования кабеля и точных цен, пожалуйста, предоставьте следующую важную информацию:

• A. Уровень напряжения в линии электропередачи

• B. Требуемое количество волокна

• C. Схема структуры кабеля и общий диаметр

• D. Требуемая прочность на растяжение

• E. Ток короткого замыкания

Тип испытания

Испытания типа могут быть исключены, если производитель предоставляет сертификаты на аналогичные продукты, испытанные международно признанной и независимой испытательной организацией или лабораторией.

Если требуется испытание типа, оно проводится на основе взаимно согласованной между покупателем и изготовителем процедуры испытания.

Обычный тест

Оптические коэффициенты затухания измеряются на всех длинах производственного кабеля в соответствии с IEC 60793-1-CIC методом обратного рассеяния (OTDR).

Стандартные одномодовые волокна тестируются на длинах волн 1310 нм и 1550 нм, а волокна с ненулевой дисперсией (NZDS) - на 1550 нм.

Заводские испытания

Заводские приемочные испытания проводятся по двум образцам кабеля за заказ в присутствии заказчика или его представителя.

Требования к качеству и критерии оценки основаны на действующих стандартах и заранее согласованных планах качества.
