Fiber Yama Kabloları | LC / SC / FC / ST & MTP / MPO | Tek modlu ve Çok Modlu

Fiber yama kablolarımız, veri merkezleri, kurumsal ağlar ve FTTH / ODN bağlantıları arasında düşük kayıp, yüksek geri dönüş kaybı ve uzun vadeli güvenilirlik için tasarlanmıştır. Seçenekler simpleks / duplex LC, SC, FC, ST jumper 'ları içerir; yüksek yoğunluklu MTP / MPO gövdeleri ve koşum takımları; zırhlı yapılar; tek çizme tasarımları; ve 0.9 mm pigtailler. Kablolar, iç mekan kodu gereksinimlerine uygun ceket malzemeleri ile tek modlu G.652D / G.657 ve çok modlu OM2 / OM3 / OM4 / OM5' te mevcuttur.

Neden Yama Kablolarımızı Seçmelisiniz?

Düşük Kayıp ve Yüksek Dönüş Kaybı: Hassas seramik yüksükler ve kontrollü uç yüzey geometrisi, tutarlı yerleştirme kaybını ve üstün geri dönüş kaybı performansını hedefler.

100% Fabrika Testi: Her montaj, yerleştirme / geri dönüş kaybı ve son yüz kalitesi için denetlenir; test verileri her bir kordonla veya seri numarasıyla gönderilebilir.

Install-Ready Seçenekleri: Yüksek yoğunluklu Uniboot LC, hızlı erişim için push-pull sekmeleri, MTP / MPO için polarite A / B / C seçenekleri ve temiz yönlendirme için etiketli ayaklar.

Kodlar ve Malzemeler: LSZH, PVC, OFNR ve OFNP ceketleri yükseltici / genel / bina kodu gereksinimlerine uyacak şekilde mevcuttur.

OEM / Odm Destek: Özel baskı, renk, uzunluk, kutup, koparma uzunluğu, etiketleme, seri / QR ve markalı ambalaj.

Ürün Çeşitleri

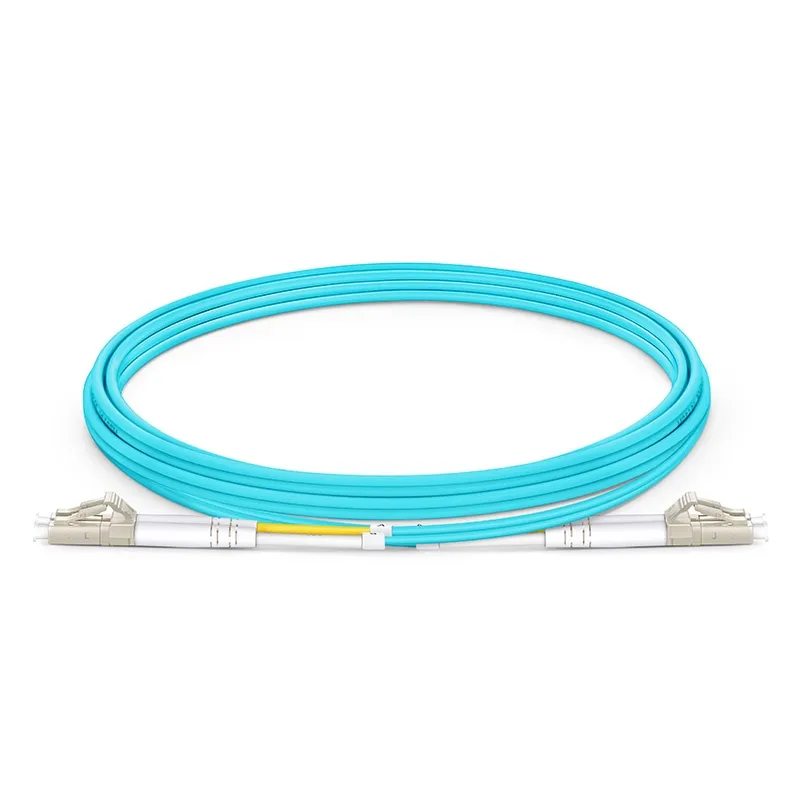

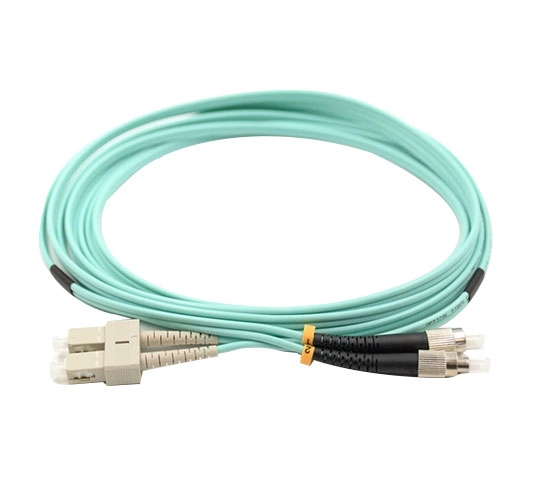

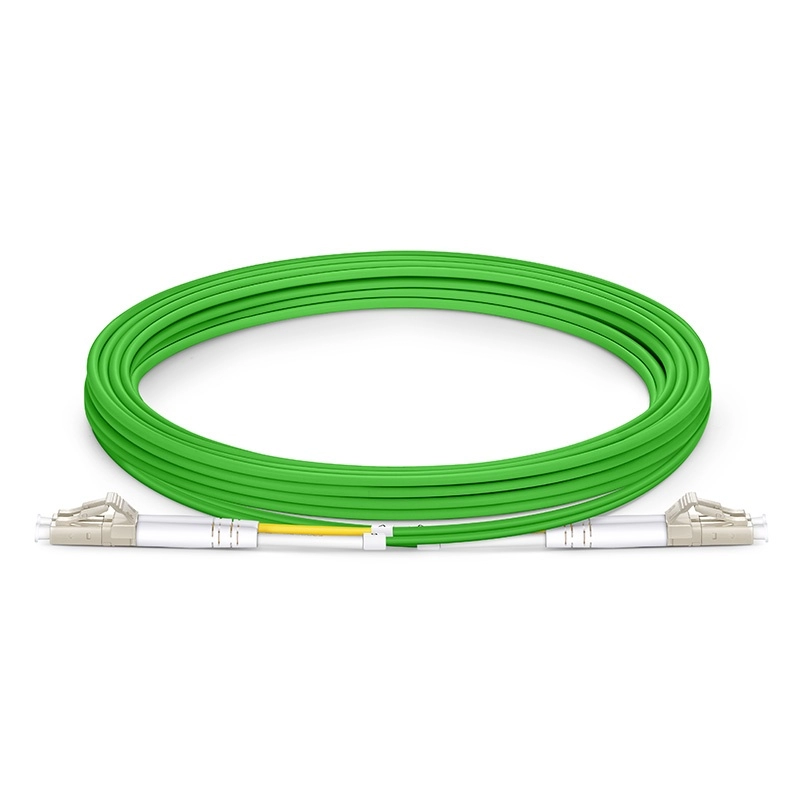

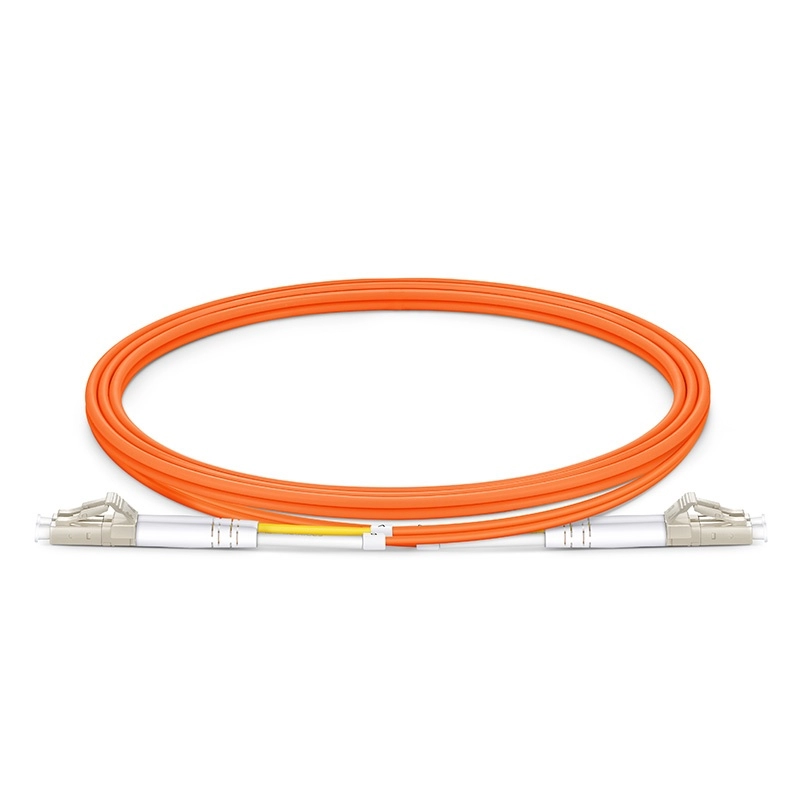

Simplex / Dubleks LC, SC, FC, ST Jumpers

Tek modlu (UPC / APC) ve çok modlu olarak mevcuttur. Uniboot LC, yoğun raflarda hava akımı tıkanıklığını ve kablo kalabalığını azaltır; istek üzerine hızlı polarite ters versiyonları.

Kullanım Örnekleri: Anahtardan yamaya panel bağlantıları, FTTH OLT / ONT yamaları, telco odaları.

MTP / MPO Yüksek Yoğunluklu Gövdeler ve Koşum Takımları

Omurga yapraklı kumaşlar ve modüler kasetler için 8F / 12F / 16F / 24F gövdeler ve LC / SC koşum takımları. Kutup Yöntemi A / B / C ve sabitlenmiş / sabitlenmemiş konfigürasyonlar için destek.

Kullanım Durumları: QSFP / SFP-DD kopuşu, modüler kasetler, hızlı hareketler / ekler / değişiklikler.

Zırhlı Yama Kabloları

İç mekan güvenli dış ceketlerle ezilmeye ve kemirgen hasarına karşı koymak için ceketin altında esnek paslanmaz çelik veya spiral zırh.

Kullanım Örnekleri: Kat yuvarlanma yolları, ortak koridorlar, sert taşıma bölgeleri.

Pigtails & Mod-Klima Kabloları

ODF 'lerde veya kapaklarda yapıştırma için 0,9 mm pigtailler; çok modlu çalıştırmalarda LX optikler için mod koşullandırma kabloları.

Kullanım Örnekleri: ODF ek tepsileri, LX optiği gerektiren eski MMF omurgaları.

Specifications Genel Bakış

Fiber: Tek modlu G.652D / G.657A1 / A2; Çok modlu OM2 / OM3 / OM4 / OM5.

Konektörler: LC / SC / FC / ST; MTP / MPO (8/12/16/ 24 fiber); Talep üzerine E2000.

Lehçe: Tek mod için UPC ve APC; Çok modlu için PC; IEC profilleri başına son yüz.

Ekleme Kaybı (tipik): SM / LC ~ 0,2-0,3 dB; LC düşük kayıp dereceleri mevcuttur; MTP Elite, 0,35 dB 'yi hedefler.

Dönüş Kaybı (tipik): UPC > 50 dB; APC > 60 dB; çok modlu > 35 dB.

Kablo OD: 0.9/2.0/3.0 mm simpleks / dupleks; zırhlı varyantlar 3.0-7.0 mm; Fiber sayısı başına MTP gövdeleri.

Ceketler ve Derecelendirmeler: Talep üzerine LSZH, PVC, OFNR, OFNP (Plenum); TIA / EIA başına renk kodlaması.

Çalışma Sıcaklığı: Tipik olarak -20 ° C ila + 70 ° C (aşırı uçlar için veri sayfasına bakın).

Test: Son yüz muayenesi ile% 100 IL / RL testi; seri olarak bireysel raporlar mevcuttur.

Selection Kılavuzu

High-Density Rafları: Erişimi basitleştirmek için itme-çekme sekmeli LC uniboot jumper 'lar.

Spine-Leaf Fabrics: LC koşum fanout 'ları ve kaset modülleri ile MTP / MPO gövdeleri.

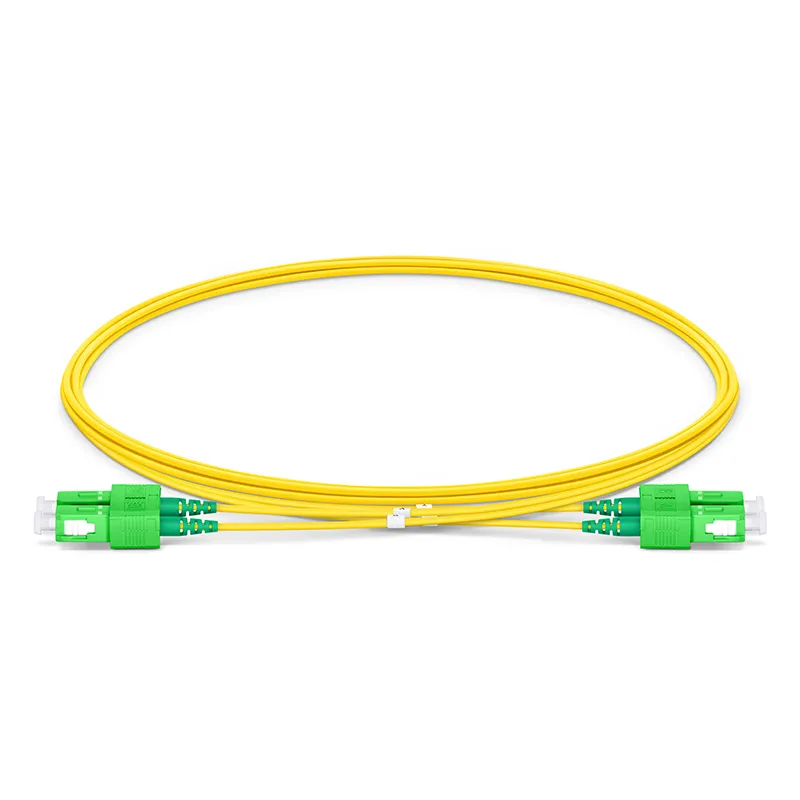

FTTH / ODN: Düşük yansıma PON arayüzleri için SC / APC simpleks kabloları.

Harsh Pathways: Ezilme / kemirgen eğilimli rotalar için zırhlı yama kabloları.

Customization ve Servisler

Özelleştirme: Uzunluk, ceket rengi / baskısı, polarite, koparma uzunluğu, etiketleme, gözleri çekme ve proje özelliklerine göre paketleme.

Hızlı Yerine Getirme: Stoktaki ortak uzunluklar; özel yapılar için hızlandırılmış üretim pencereleri ve sunumlar için aşamalı teslimatlar.

Mühendislik Desteği: Bağlantı bütçesi kontrolleri, MTP kutupluluğu / sabitleme seçimi, 10/25/40/ 100 / 400G optikleri için geçiş planları.

Ordering Bilgi

Lütfen şunları belirtin: Tip (simpleks / duplex / MTP gövde / koşum takımı / zırhlı / örgülü) + Fiber (SM veya OMx) + Konektör ve cila (örneğin, LC / UPC, SC / APC, MTP sabitlenmiş / sabitlenmemiş) + Uzunluk + Ceket / derecelendirme (LSZH / OFNR / OFNP / PVC) + Renk + Polarite (A / B / C) + Herhangi bir etiketleme veya seri / rapor gereksinimleri.
