ADSS-S Single Jacket Optical Fiber Cable 2 tamanhos 288 Cores | G.652D / G.655 | 150m Span Aerial Cable

Cabo de fibra ótica de capa única totalmente dielétrico autossustentável (ADSS), disponível com 2 a 288 núcleos. Suporta fibras G.652D e G.655 para instalações aéreas externas de até 150 metros. Ideal para FTTH, backbone...

Inquérito

Atributos do produto

Padrão:DL / T 788-2004 & IEC60794-1
Jaqueta exterior:PE / AT
FiberCoreCount:2-288Cores
Modelo de produto:ADSS-S

Parâmetros técnicos do produto

Descrição do produto

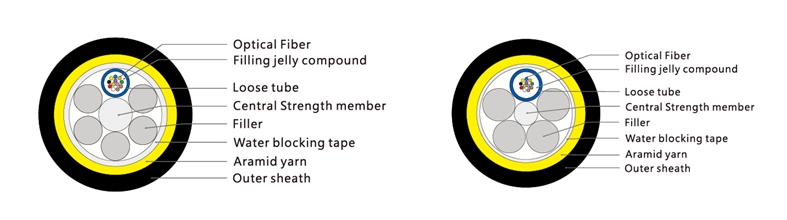

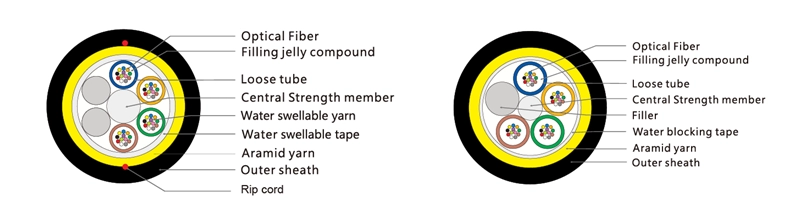

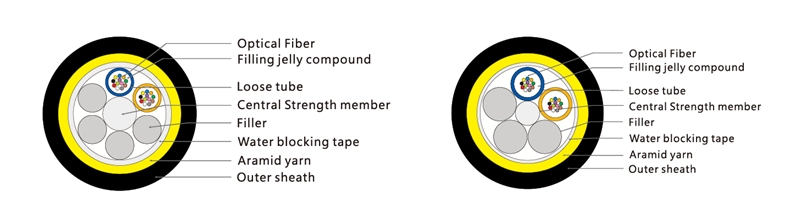

Estrutura interna
ADSS Single Jacket Todo Dielétrico Cabo Aéreo Autoportante descrição
O cabo de fibra óptica ADSS é um cabo de fibra óptica com fita de tubo solto. A fibra de 250 um é colocada em um tubo solto feito de plástico de alto módulo e o tubo é preenchido com enchimento à prova d 'água. O tubo solto e o enchimento são presos ao redor do membro de reforço não metálico FRP para formar um núcleo de cabo circular compacto. Depois que o núcleo do cabo é preenchido com enchimento, ele é enrolado com uma bainha interna de PE e uma camada de fio de aramida é encalhada na camada externa do membro de reforço. Finalmente, ele é enrolado com uma bainha externa PE ou AT (antiaderente).
Características do produto ADSS Single Jacket Cabo aéreo totalmente dielétrico autoportante
Instalação sem energia
O diâmetro leve e pequeno pode reduzir a carga nas torres de cabos e suportes devido ao congelamento e ao vento.
Grande vão, o vão máximo pode atingir mais de 1000m
Boa resistência à tração e temperatura
Longa vida útil, até 30 anos ou mais
Objetivo:
Linhas aéreas de transmissão de cabos de energia.
*data is too long, please view it in horizontal mode.

Packaging Requisitos:
1: Todos os cabos devem ser enrolados em carretéis de madeira tratados que não sejam retornáveis
2: As extremidades do cabo devem ser firmemente presas ao carretel e protegidas com waterproof tampas retráteis
3: Cada carretel deve incluir:
Protective plastic wrapping layer
Reinforcing wooden slats for stability
Minimum 1m of free cable end for testing purposes
Standard spool length: 3000mm (±2% tolerance allowed)

Identificação do cabo:
O revestimento exterior deve apresentar:
1 、 Numeração sequencial única a cada 1m (variação de ± 1% permitida)
2 、 Marcações repetidas adicionais em intervalos de 1m mostrando:
Product code and fiber count
Manufacturer identification
Production date (month/year)
Total cable length

Standard Dimensões da Embalagem:
Length Container Size (L×W×H) Net Mass Total Mass
2 km Carretel de madeira 90 × 75 × 90 cm 156Kg 220Kg
3 km Carretel de madeira 100 × 68 × 100 cm 240Kg 280Kg
4 km Carretel de madeira 109 × 75 × 109 cm 300Kg 368Kg
5 km Carretel de madeira 129 × 72 × 129 cm 400Kg 480Kg

Technical Referência:
1 、 Diâmetro padrão do cabo: 10,0 mm
2 、 Distância máxima do vão: 100m
3 、 Entre em contato com a equipe de vendas para especificações técnicas completas

Padrões de marcação de spool:
As marcações permanentes (altura mínima de 25-30 mm) devem aparecer em ambos os lados de cada carretel:
1 、 Nome da empresa e marca comercial
2 、 Comprimento do cabo contido
3 、 Especificações do cabo (tipo / contagem de fibra)
4 、 Orientação do enrolamento
5 、 Medidas de peso (bruto / líquido)
Nota: Todos os materiais de embalagem de madeira devem ser submetidos a um tratamento de fumigação adequado antes da utilização.

Case

Estudo de caso do Projeto de Comunicações de Corredor de Linha Elétrica de Angola | Fornecimento OPGW como Backbone + Suporte ao Portfólio de Cabo de Fibra Óptica Exterior
+

Turquia: Modernização da rede de fibra metropolitana da YRTFiber na Turquia
+

Indonésia: Atualização da rede da área metropolitana da YRTFiber na Indonésia
+

Zâmbia: Fornecimento de cabo de fibra óptica ao ar livre de alto desempenho por yrtfibra
+

OVERVIEW Download

YRFFIBER Têm um total de 13 linhas de produção, oficinas sem poeira modernizadas e equipamentos de processamento de alto desempenho. Desde a aquisição de matéria-prima até o processamento do produto acabado, até testes de qualidade do produto, embalagem e exportação, temos uma gama completa de linhas de produção. A seguir estão algumas das fotos reais da oficina

1. O que é um cabo de fibra óptica de jaqueta única ADSS?
O cabo de revestimento único ADSS (totalmente dielétrico autoportante) é um cabo de fibra óptica aérea leve que não requer suporte metálico. Ele foi projetado para fácil instalação ao longo de postes de energia e rotas de serviços públicos sem a necessidade de um fio mensageiro.
2. Quais tipos de fibra e contagens de núcleo são suportados?
O cabo suporta 2 a 288 núcleos de fibra, usando fibras padrão de modo único, como G.652D e G.655. Isso o torna adequado para uma ampla gama de aplicações, desde acesso a redes de backbone.
3. Qual é a extensão máxima que este cabo suporta?
Este modelo específico é projetado para vãos aéreos de até 150 metros, dependendo das condições ambientais e requisitos de instalação.
4. O cabo ĂŠ resistente ao estresse ambiental?
Sim. A estrutura do cabo inclui um tubo solto cheio de gel bloqueador de água, membros de força do fio de aramida para suporte de tração e uma jaqueta externa durável que oferece excelente resistência a UV, umidade, variações de temperatura e estresse mecânico.
5. Quais são as aplicações comuns deste cabo ADSS?
Os cabos ADSS são amplamente utilizados em:
Lançamentos FTTH (Fiber to the Home)
Redes de comunicação de linhas elétricas
Implantação de banda larga rural
Links de fibra óptica de backbone em corredores de serviços públicos

Keywords: ADSS-S, cabo de fibra óptica aérea

Cabo OPGW-2 com tubo de aço inoxidável | Fibra aérea blindad

Cabo de fibra OPGW-1 com tubo de alumínio PBT para linhas de

	G.652	G.655	50/125μm	62.5/125μm
Atenuação (+ 20 glass)			≤ 3,0 dB / km @ 850nm	≤ 3,0 dB / km @ 850nm
			≤ 1,0 dB / km @ 1300nm	≤ 1,0 dB / km @ 1300nm
	≤ 0,36 dB / km @ 1310nm	≤ 0,40 dB / km @ 1310nm
	≤ 0,22 dB / km @ 1550nm	≤ 0,23 dB / km @ 1550nm
Largura de banda (Classe A)			≥ 500 MHz · km @ 850nm	≥ 200 MHz · km @ 850nm
Largura de banda (Classe A)			≥ 1000 MHz · km @ 1300nm	≥ 600 MHz · km @ 1300nm
Abertura numérica			0,200 ± 0,015NA	0,275 ± 0,015NA
Comprimento de onda de corte do cabo	≤ 1260nm	≤ 1480nm
Temperatura de armazenamento / operação	-40℃ ~ +70℃

Out Diameter (mm)	Fiber cores		Daily max working tension (KN)	Max working tension (KN)	Break Strength (KN)	Strength Member CSA (mm²)	Modulus of Elasticity (N·k/mm²)	Heat Expansion Coefficient (×10⁻⁸/K)	Suitable Span (m)
Out Diameter (mm)	PE sheath	AT sheath	Daily max working tension (KN)	Max working tension (KN)	Break Strength (KN)	Strength Member CSA (mm²)	Modulus of Elasticity (N·k/mm²)	Heat Expansion Coefficient (×10⁻⁸/K)	A	B	C	D
12.5	125	136	1.5	4	10	4.6	7.6	1.8	160	100	140	100
13.0	132	142	2.25	6	15	7.6	8.3	1.5	230	150	200	150
13.3	137	148	3	8	20	10.35	9.45	1.3	300	200	290	200
13.6	145	156	3.6	10	24	13.8	10.8	1.2	370	250	350	250
13.8	147	159	4.5	12	30	14.3	11.8	1.0	420	290	400	280
14.5	164	177	5.4	15	36	18.4	13.6	0.9	480	320	460	320
15.1	179	193	7.95	22	53	26.4	18	0.3	670	460	650	460
15.6	194	208	10.5	28	70	33	19.6	0.1	800	560	800	560
