Бронированный оптоволоконный кабель

Предисловие

Оптическое волокно, гибкий материал, должно подвергаться обработке, чтобы обеспечить достаточную механическую прочность для адаптации к различным средам. Эта обработка защищает волокно от внешних сил во время установки, эксплуатации и обслуживания, обеспечивая тем самым стабильную работу сети. Однако многие внешние и внутренние оптические кабели не имеют адекватной защиты в сложных средах, что приводит к проектированию экранированных оптических кабелей для решения этой проблемы.

1. Обзор экранированного оптоволоконного кабеля

Как следует из названия, экранированный оптический кабель относится к слою металлической "брони", установленной во внешнем слое оптического кабеля. Функция этого слоя брони заключается в предотвращении укуса оптического волокна животными, влаги или других внешних повреждений.

2. Почему выберите экранированный оптоволоконный кабель?

Традиционно внешние оптические кабели помещаются в прочные трубопроводы для защиты от повреждений. Однако такой способ установки сложный, трудоемкий, трудоемкий и дорогостоящий. Чтобы упростить этот процесс, конструкторы включили в кабели слой металлической арматуры. Такая конструкция не только увеличивает прочность волокна на сжатие и растяжение, но и позволяет длительное использование во враждебных средах. Сегодня экранированные оптические кабели широко используются в отрасли оптических коммуникаций.

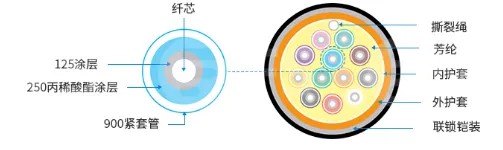

3. Структура экранированного волоконно-оптического кабеля

ванная комната

Наружная оболочка является первой линией защиты экранированных волоконно-оптических кабелей, эффективно защищая их от растворителей и физического истирания. Как правило, наружная оболочка изготовлена из пластикового материала, такого как полиэтилен.

metal Armadura

Металлическая арматура расположена между наружной и внутренней оболочками для защиты от резки, жевания и горения. Он также защищает кабель во время установки. Эти подкрепления обычно изготавливаются из прочных металлических материалов.

Внутренняя ванная комната

Внутренняя оболочка защищает оптоволоконный кабель и обычно изготавливается из защитных материалов и антипиренов. Проще говоря, слой крышки кабеля обычно состоит из арамидной проволоки, полиэтиленовой оболочки и стальной ленты, что обеспечивает его долговечность.

4. Виды экранированных волоконно-оптических кабелей

Бронированные оптические кабели можно разделить на различные категории в зависимости от их применения и типа экранирования.

Internal экранированный оптический кабель

Внутренние экранированные оптические кабели доступны в двух типах: однослойные и двухслойные бронированные оптические кабели обычно используются в прибрежных и мелководных средах, в то время как однослойные экранированные оптические кабели подходят для других общих сред.

Наружный бронированный оптический кабель

Наружные бронированные оптические кабели можно разделить на легкие и тяжелые типы. Тяжелые бронированные оптические кабели в основном используются в руслах рек и на морском дне, поэтому они относительно дороги, а легкие бронированные оптические кабели более экономичны и практичны.

Interlocking экранированный оптический кабель

Взаимосвязанные экранированные оптические кабели изготовлены из алюминиевого экранирующего материала и подходят для внутренней и наружной среды. Они характеризуются высокой прочностью и сильным сопротивлением давлению.

Corrugated экранированный оптический кабель

Гофрированные экранированные кабели изготовлены из стальной ленты и обычно используются на открытом воздухе. Они имеют отличные механические свойства и эффективно устойчивы к грызунам.

5. Применение экранированного волоконно-оптического кабеля

В зависимости от условий установки экранированные оптические кабели можно разделить на два типа: свободный буфер и плотный буфер. Свободные буферные экранированные оптические кабели обычно используются в наружных средах, в то время как плотные буферные экранированные оптические кабели подходят для внутренних или смешанных внутренних и наружных сред.

Internal экранированный оптический кабель

Внутренние экранированные волоконно-оптические кабели обычно имеют соединительную металлическую арматуру и внешнюю оболочку из безгалогенного материала с низким уровнем дыма. Они широко используются в телекоммуникационных сетях для подключения зданий.

Наружный бронированный оптический кабель

Наружные бронированные оптические кабели обычно носят броню, которая имеет высокую прочность на растяжение, прочность на сжатие и сопротивление грызунов и подходит для использования в суровых условиях.

VI. Резюме

В современной оптоволоконной связи любой отказ волокна может привести к значительным финансовым потерям, что делает защиту целостности волокна решающей. Бронированные оптоволоконные кабели, добавляющие защитный металлический слой к волокну, эффективно отвечают требованиям защиты от укусов животных, влаги и растяжения, что делает их незаменимым компонентом современных систем связи.
