Многомодовое волокно: в чем разница между OM1, OM2, OM3, OM4 и OM5?

Многомодовое волокно - это тип волокна, используемого для передачи на короткие расстояния, который обычно встречается в кампусных сетях, корпоративных локальных сетях и центрах обработки данных. В настоящее время пять типов многомодового волокна, доступных на рынке, включают OM1, OM2, OM3, OM4 и OM5, каждый с различными возможностями передачи данных. С таким количеством различных типов многомодового волокна вы ошеломлены выбором? Эта статья будет посвящена различиям между волокнами OM1, OM2, OM3, OM4 и OM5. Мы считаем, что после прочтения этой статьи вы получите более четкое представление о процессе выбора многомодового волокна.

Многомодовые типы и различия волокон

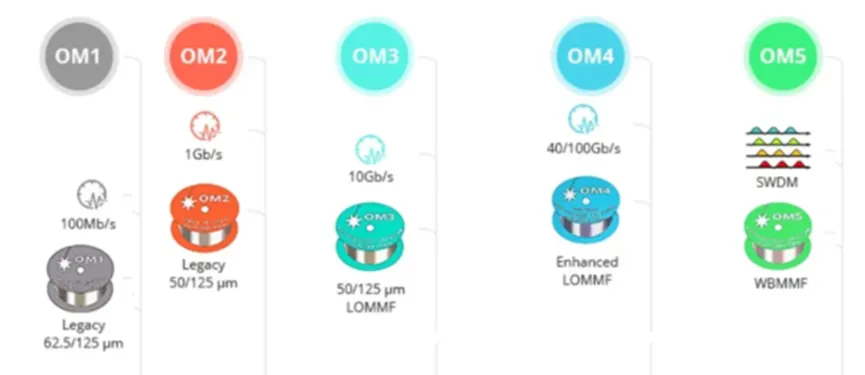

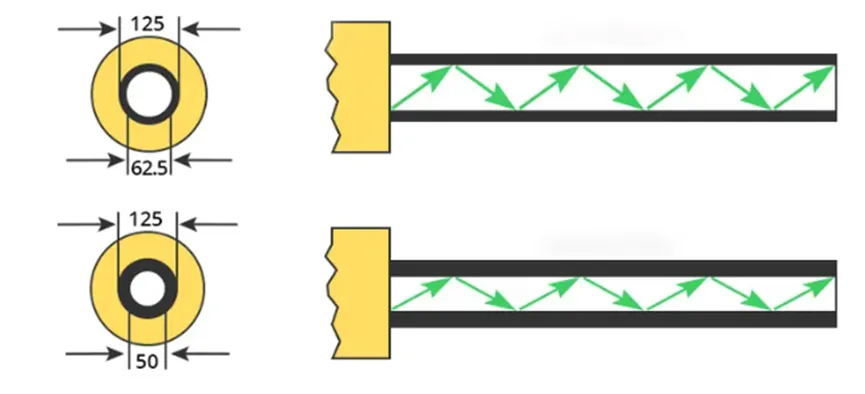

По сравнению с одномодовым оптическим волокном многомодовое оптическое волокно имеет больший диаметр сердечника, обычно 50 мкм или 62,5 мкм, и поддерживает многорежимное распространение. Согласно стандарту ISO 11810 многомодовое оптическое волокно разделено на оптические волокна OM1, OM2, OM3, OM4 и OM5.

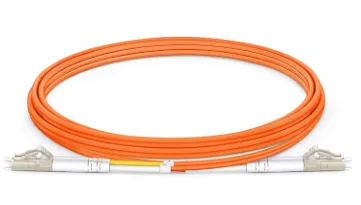

Волокно OM1 относится к многомодовому волокну с полным инжекционным окном 850 / 1300 нм и шириной полосы пропускания 200 /500MHz.km или выше. В нем используется светодиодный источник света, диаметр сердечника составляет 62,5 мкм и обычно окрашен в оранжевый цвет. Его можно использовать для скоростей Ethernet ниже 10 Гбит / с, и чаще всего он используется в сети Ethernet 100M. Благодаря большему диаметру сердечника волокно OM1 обладает более сильными светособирающими возможностями и более устойчиво к изгибу.

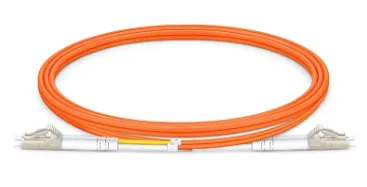

Волокно OM2 относится к многомодовому волокну с полным инжекционным окном 850 / 1300 нм и шириной полосы пропускания 500 /500MHz.km и более. В нем используется светодиодный источник света, диаметр сердечника составляет 50 мкм и обычно окрашен в оранжевый цвет. Он может использоваться для услуг Ethernet до 10 Гбит / с и чаще всего используется в Gigabit Ethernet. По сравнению с волокном OM1, волокно OM2 имеет меньший диаметр сердечника, что эффективно снижает модальную дисперсию многомодового волокна, что приводит к увеличению пропускной способности и сокращению производственных затрат на треть.

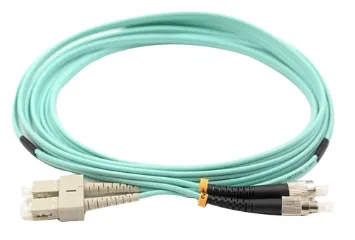

Волокно OM3 представляет собой оптимизированное для лазера многомодовое волокно. В нем используется лазерный источник VCSEL длиной 850 нм, диаметр сердечника 50 мкм и внешняя оболочка цвета морской волны. Его можно использовать для скоростей передачи Ethernet ниже 100 Гбит / с и чаще всего используется в 10 Гбит / с. По сравнению с волокном OM1 и OM2, OM3 предлагает более высокие скорости передачи и пропускную способность и поэтому также известен как оптимизированное многомодовое волокно или многомодовое волокно 10GbE.

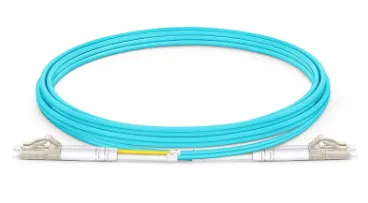

4. Волокно OM4 - это модернизированная версия многомодового волокна OM3, обеспечивающая превосходную производительность. Например, волокно OM4 предлагает более чем вдвое более эффективную пропускную способность волокна OM3 и совместимо с волокном OM3. Его внешняя оболочка цвета морской волны. В сетях Ethernet, превышающих 10 Гбит / с, волокно OM4 может передавать дальше, чем волокно OM3, достигая 400 метров.

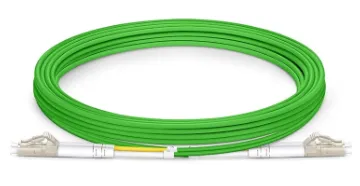

5. Волокно OM5 - это недавно запущенное широкополосное многомодовое волокно, совместимое с волокном OM4. Его диаметр сердечника такой же, как у волокна OM2 / OM3 / OM4 (50 мкм), а его наружная оболочка - лимонно-зеленый.

Таким образом, самая большая разница между многомодовыми оптическими волокнами OM1, OM2, OM3, OM4 и OM5 заключается в различиях в физике и применении.

1. Физические различия

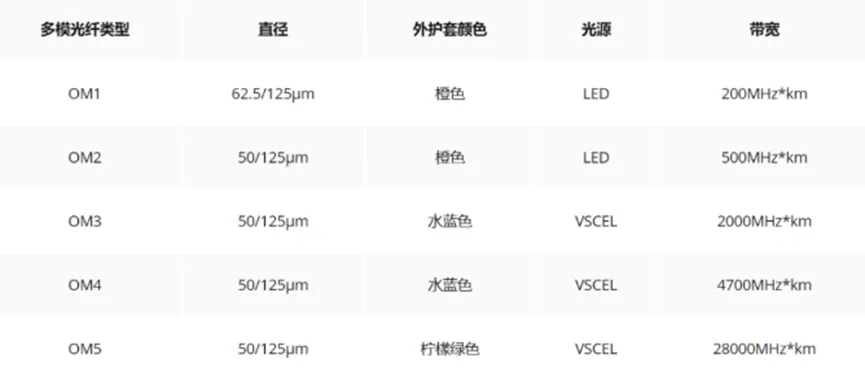

Различные многомодовые оптические волокна имеют различные физические различия, главным образом отраженные в диаметре, цвете внешней оболочки, источнике света и полосе пропускания, как показано в следующей таблице:

2. Различия в применении

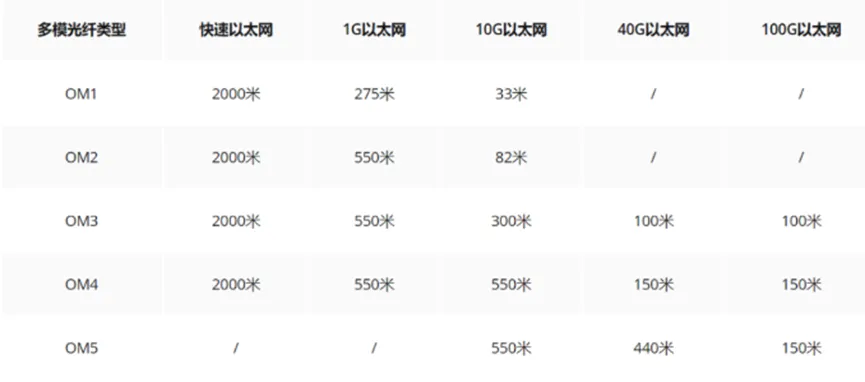

Различные многорежимные оптические волокна используются в различных сетях Ethernet и поддерживают различные максимальные расстояния передачи, как показано в следующей таблице:

Тенденции развития и применения многомодового волокна

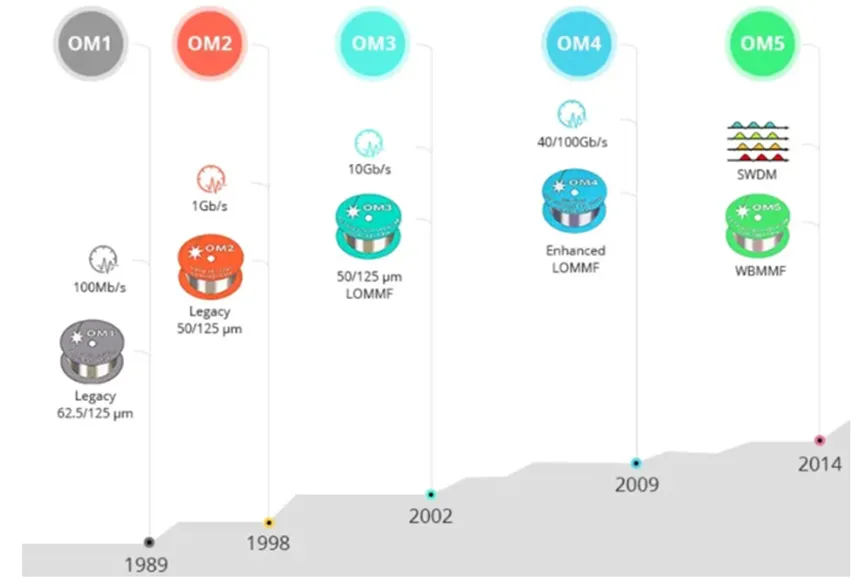

Движимое требованиями высокоскоростных сетевых приложений, многомодовое оптоволокно развивается в сторону малопотерь, высокой пропускной способности и многоволнового мультиплексирования. С постоянным развитием оптоволоконной технологии многомодовое волокно эволюционировало от оригинального волокна OM1 до нынешнего волокна OM5, поддерживающего сети 40 / 100G, предлагая еще лучшую производительность.

Сегодня многомодовое волокно OM1 и OM2 в основном используется для сетей Ethernet 1G в компьютерных классах, а многомодовое волокно OM3 и OM4 в основном используется для прокладки волоконных кабелей для центров обработки данных 10G / 40G. Многомодовое волокно OM5 подходит для высокоскоростной передачи по сети Ethernet 40G / 100G. По сравнению с многомодовым волокном OM1 / OM2 / OM3 / OM4, многомодовое волокно OM5 обеспечивает большую масштабируемость и гибкость, поддерживая высокоскоростную сетевую передачу с меньшим количеством волокон. Его стоимость и энергопотребление значительно ниже, чем у одномодового волокна. Это говорит о том, что многомодовое волокно OM5, вероятно, будет широко использоваться в сверхбольших центрах обработки данных 100G / 400G / 1T в будущем.

Часто задаваемые вопросы о многомодовом волокне

1. В чем разница между многомодовым волокном и одномодовым волокном?

Диаметр сердечника: Многомодовое волокно имеет больший диаметр сердечника (обычно 50/62.5 мкм) и может передавать несколько режимов света. Одномодовое волокно имеет меньший диаметр сердечника (обычно 9 мкм) и может передавать только один режим света.

Bandwidth : Пропускная способность одномодового волокна обычно выше, чем у многомодового волокна, и может достигать 100 000 ГГц.

Источник света: Многомодовое оптическое волокно обычно использует светодиодный источник света, в то время как одномодовое оптическое волокно обычно использует лазерный источник света.

Distance : Многомодовое волокно подходит для приложений на короткие расстояния, а максимальное расстояние передачи обычно может достигать 550 м.

Стоимость: Многомодовое волокно обычно стоит меньше, чем одномодовое волокно.

2. Многомодовые типы волоконно-оптических разъемов

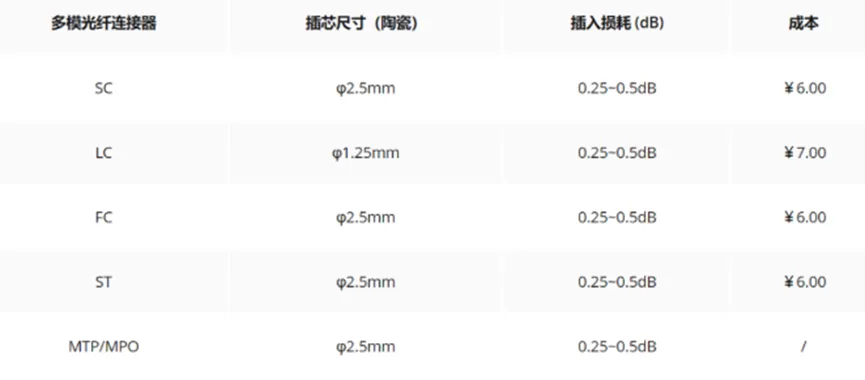

В настоящее время распространенные многорежимные оптоволоконные разъемы (т. е. разъемы) включают ST, SC, FC, LC, MU, E2000, MTRJ, SMA, DIN и MTP & MPO. ST, SC, FC, LC и MTP / MPO являются наиболее часто используемыми типами оптоволоконных разъемов. Эти пять типов оптоволоконных разъемов имеют разные преимущества, недостатки и функции. Итак, каковы между ними различия? В следующей таблице перечислены различия между многорежимными оптоволоконными разъемами ST, SC, FC, LC и MTP / MPO с точки зрения размера наконечника, потерь при вводе и других аспектов:

Примечание. Наконечник - это точно выровненный цилиндрический элемент в разъеме волоконно-оптического разъема с микроскопическим отверстием в центре для крепления оптического волокна. В зависимости от используемого материала наконечник можно классифицировать как керамический, стеклянный, пластиковый или металлический.

3. Преимущества многомодового волокна

Хотя одномодовое волокно имеет преимущества в пропускной способности и дальности передачи, многомодовое волокно может поддерживать требования к дальности передачи большинства внутренних приложений и центров обработки данных, а затраты на его установку и обслуживание намного ниже, чем одномодовое волокно. Кроме того, многомодовое волокно имеет некоторые значительные преимущества, как описано ниже:

A без потерь, без помех, многопользовательская магистральная сеть: самая большая характеристика многомодового волокна - его способность передавать несколько оптических сигналов одновременно по одному каналу. Что еще более важно, мощность оптического сигнала практически без потерь. Поэтому пользователи сети могут отправлять несколько пакетов данных одновременно по многомодовому оптоволоконному патч-корду, и вся информация будет безопасно передаваться по месту назначения без каких-либо помех и в целости.

Поддержка нескольких протоколов: Многомодовое волокно поддерживает различные протоколы передачи данных, включая Ethernet, InfiniBand и Internet Protocol. Таким образом, многомодовое волокно считается основой для реализации основных приложений.

4. Можно ли использовать многомодовое оптическое волокно в качестве одномодового?

Нет, поскольку многомодовое оптическое волокно имеет большую дисперсию и потери, оптические сигналы не могут передаваться на большие расстояния по многомодовому оптическому волокну.
